مولتی اسپیندل های دو محور متغیر

مولتی اسپیندل های دو محور متغیر ASD   صنعت گستر نوید صبا

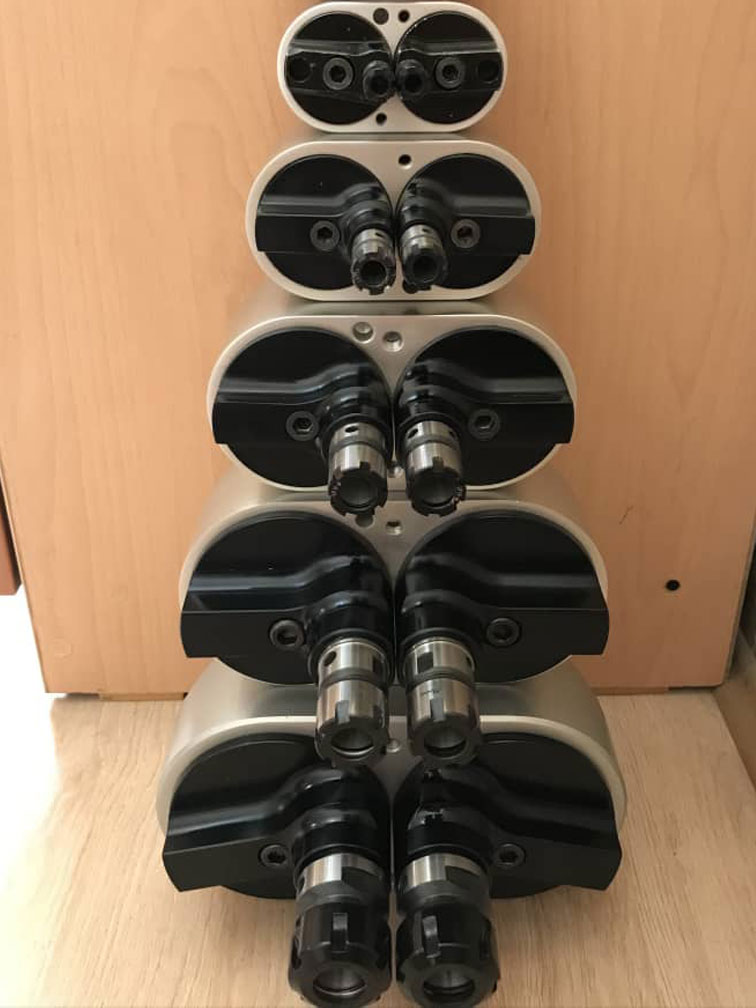

مولتی اسپیندل های دو محور متغیر ASD  در شش سایز مختلف کوچک تا بزرگ ساخته میشوند که در مجموع قادر به سوراخکاری روی قطعه با مته 0.5 میلیمتر تا مته 36 میلیمتر و همچنین قلاویزکاری با ریز ترین قلاویز تا قلاویز M20  میباشند.

نسبت دور ورودی و خروجی مولتی اسپیندل ها یک به یک بوده و محورها توانایی چرخش در هر دو جهت راست گرد و چپ گرد را برای قلاویزکاری نیز دارند.

مولتی اسپیندل ها به کمک یک قطعه واسطه ساده به راحتی به دستگاه دریل و یا فرز و یا یونیت عمودی و افقی متصل شده و آماده بکار میگردند.

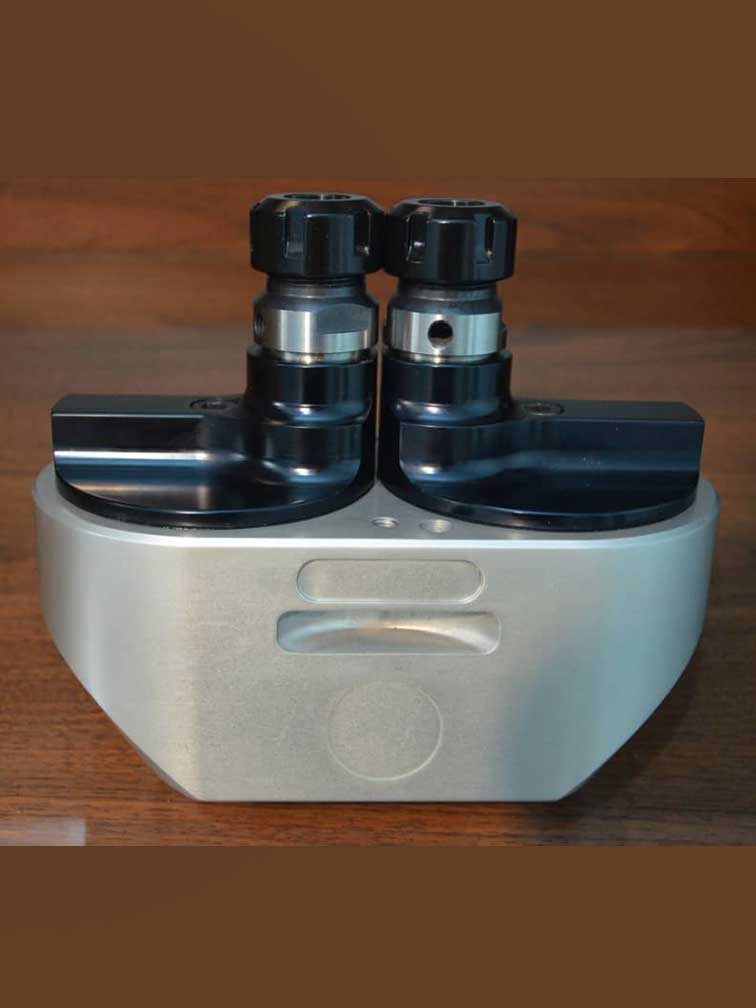

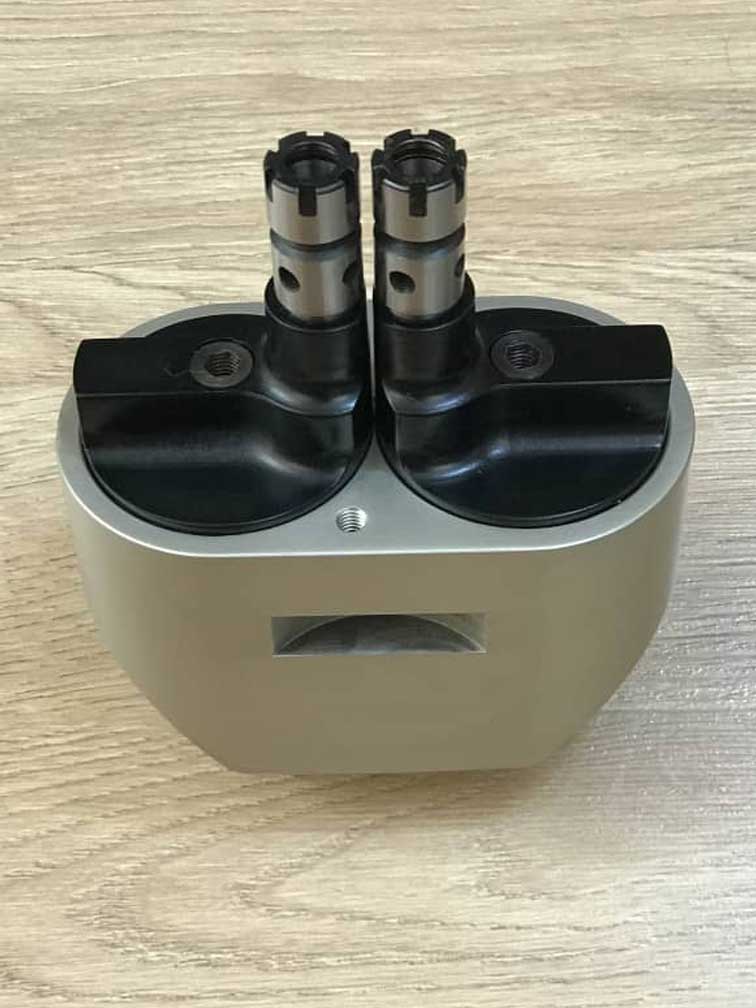

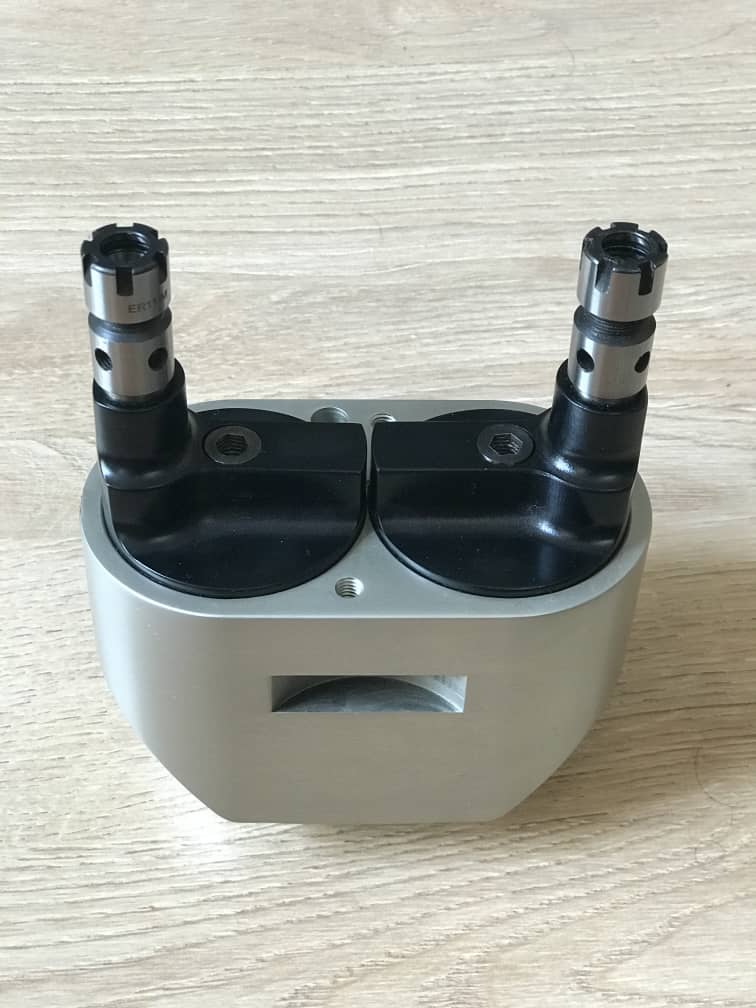

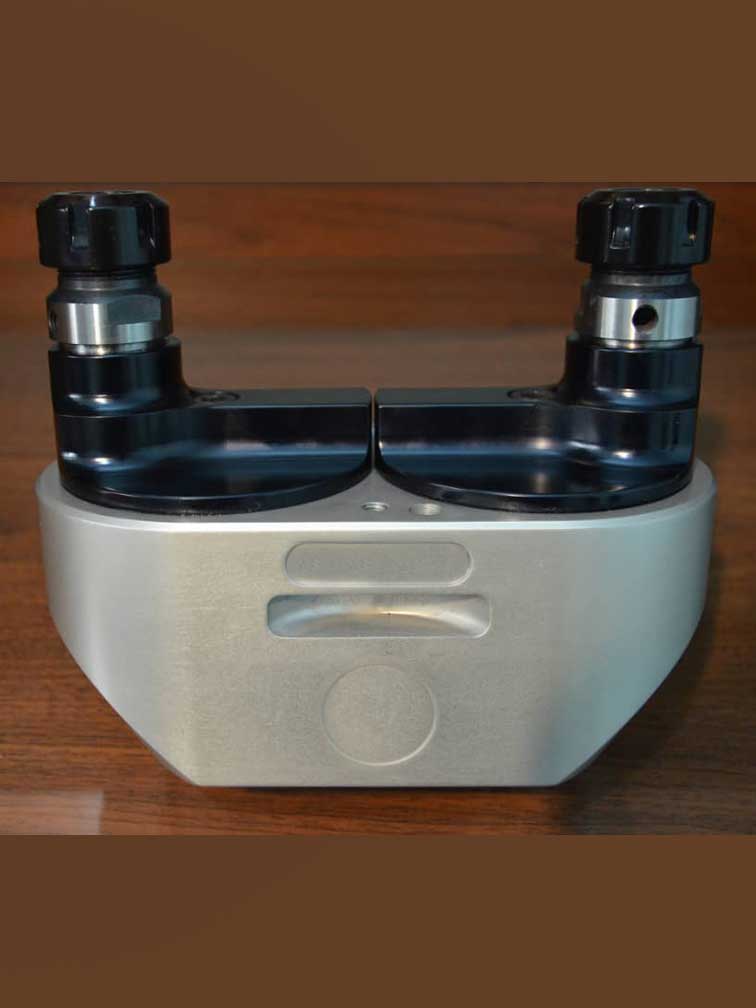

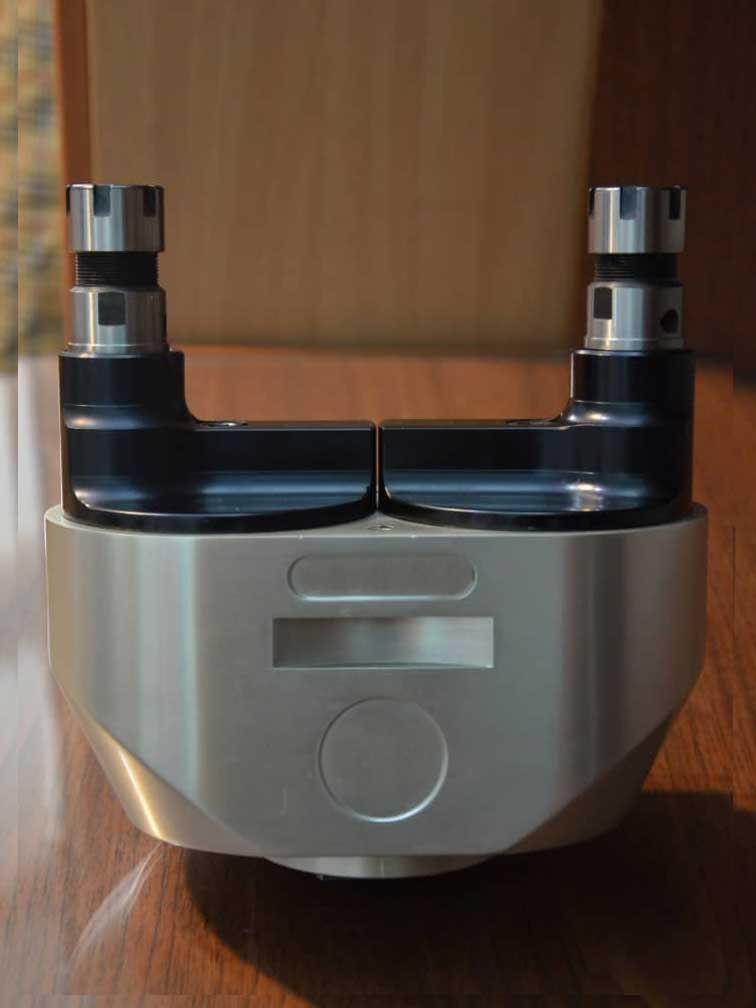

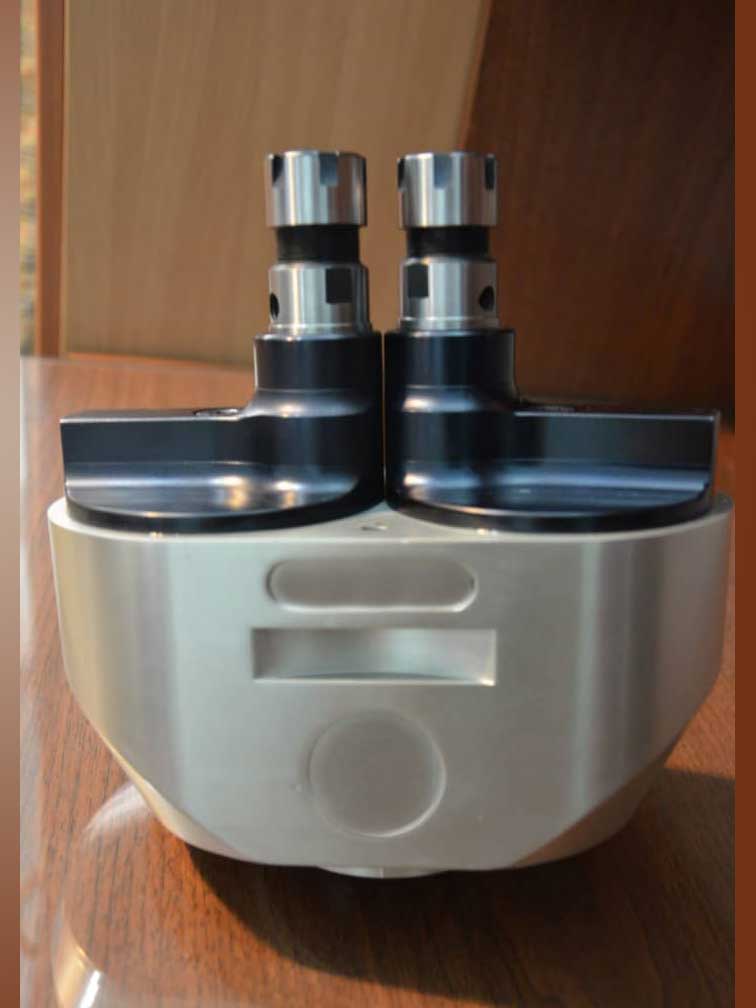

برای تنظیم فاصله محورها کافی است مهره وسط هر کلگی را کمی شل نموده و با چرخاندن کلگی ، محور ها را در فاصله دلخواه مورد نظر تنظیم نمود و سپس با سفت نمودن مهره های وسط کلگی ها ، محور ها را در جای خود ثابت کرد و با خیال راحت همچون یک مولتی اسپیندل ثابت از آن استفاده نمود. برای اینکه از این مولتی اسپیندل برای سوراخکاری و یا قلاویزکاری روی قطعه ای دیگر با فواصل و اندازه متفاوت استفاده نمود ، کافی است مجددا مولتی را روی این اندازه جدید تنظیم نمود.

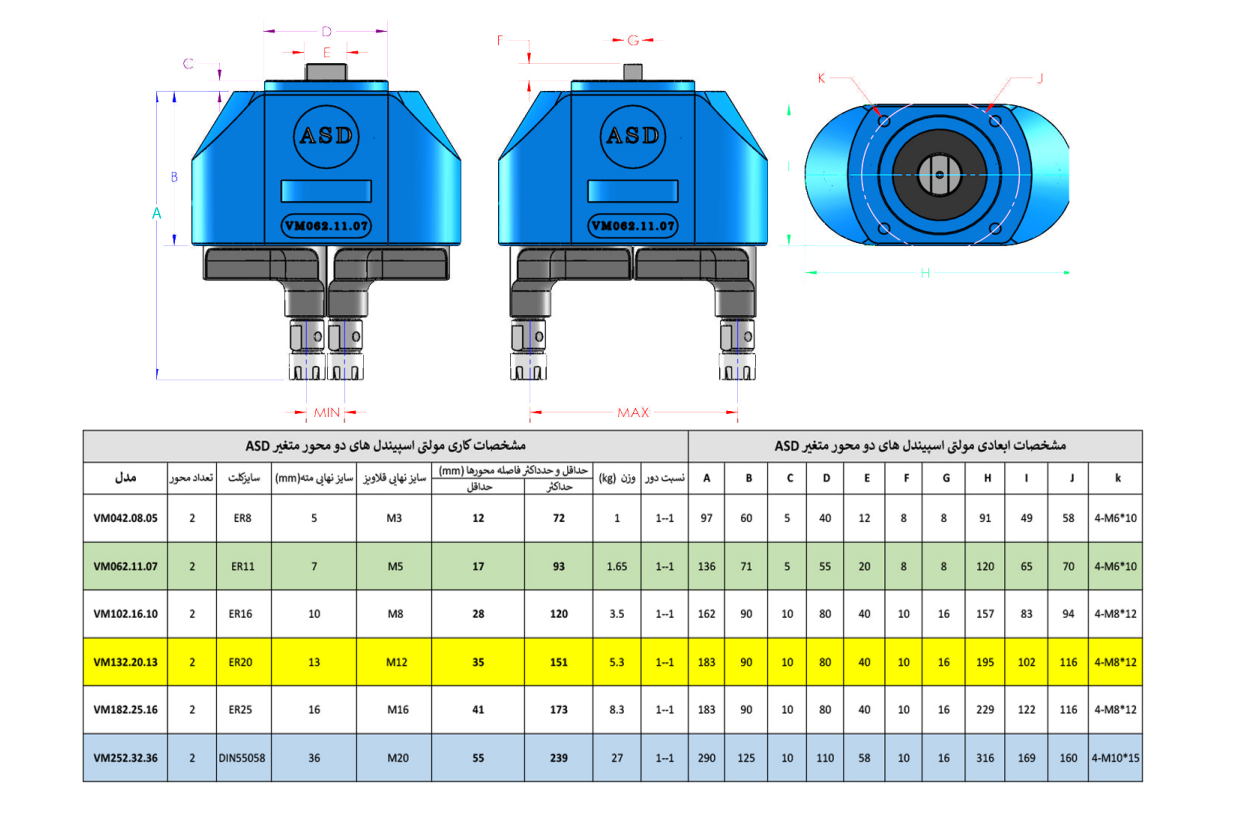

در جدول زیر برای هر سایز از مولتی اسپیندل متغیر ، رنج کاری یعنی حداقل و حداکثر فاصله قابل تنظیم محورها،حداکثر سایز مته ای که قادر به سوراخکاری است و همچنین حداکثر سایز قلاویزی که با آن مولتی اسپیندل میتوان قلاویزکاری کرد درج شده است.
